水道メーターは、どうやって数えるの？

家の水道メーターは、使った水の量を数字で表示しています。水道料金も、この量をもとに計算されます。管の中を流れていく水の量を、メーターはどうやって数えているのでしょうか？

家の水道メーターの多くは、中に羽根車があり、流れてきた水がこれを回します。羽根車の回る数は、通った水の量に比例します。そのため、回った数を数えれば、使った水の量が分かるのです。

水道メーターは、水で回る羽根車の回転の数から、使った水の量を数えています。

回った数で、流れた量が分かる

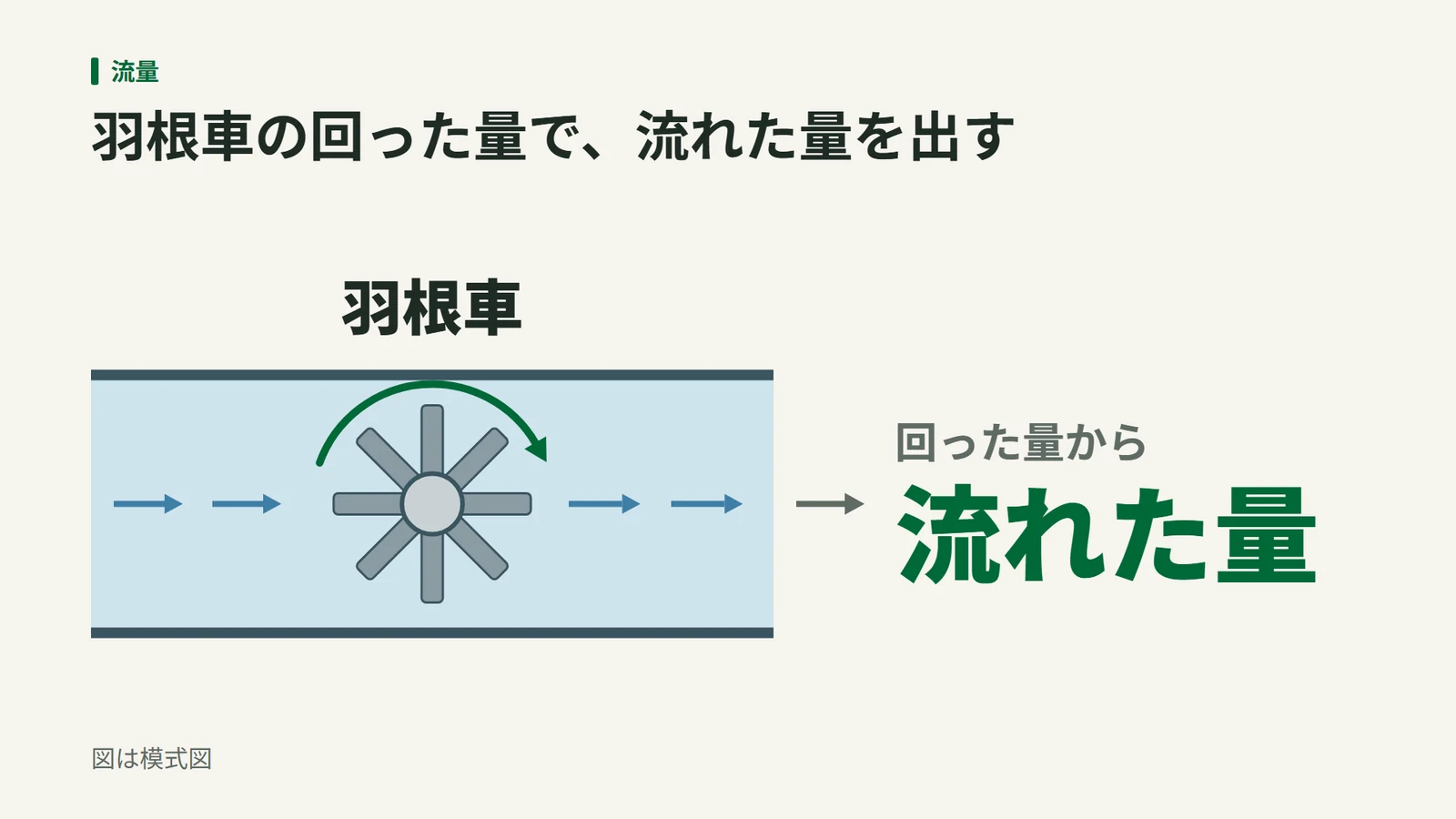

水道メーターの中では、流れてきた水が羽根車に当たって、羽根車を回します。川の流れで水車が回るのと同じです。メーターは、羽根車が回った数を足し合わせて、通った水の量として表示します。

流れの量（流量）を、回転の数のような測りやすい量に置きかえて測るのが、流量計の基本の考え方です。

化学工学便覧には、羽根車（翼車）の回転のほか、流れを絞った前後の圧力の差、流れにできる渦、磁場の中を流れるときに生じる電圧などを使う流量計が並んでいます。工場では、流す物や場所に合わせて、これらを使い分けます。

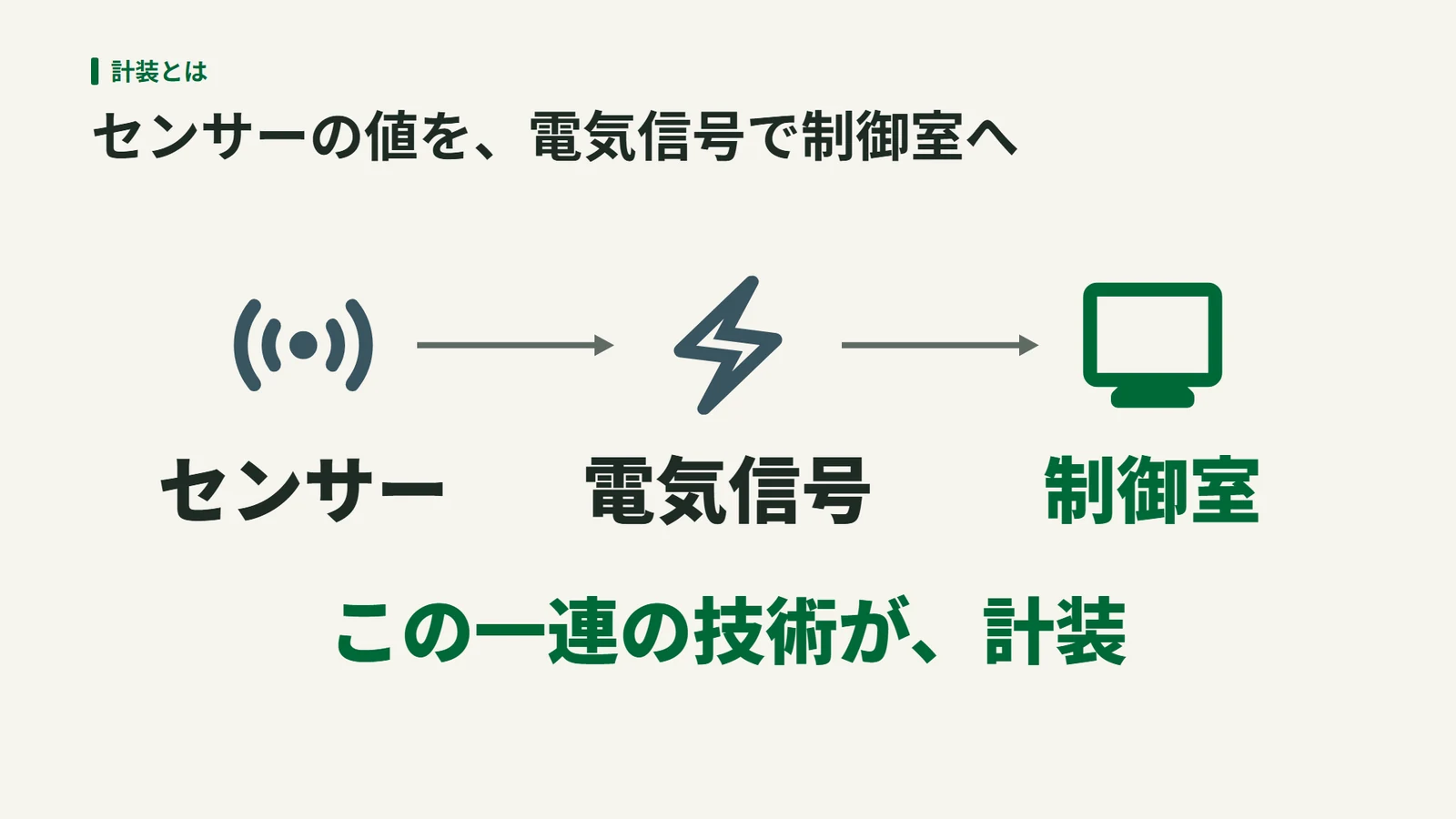

化学工場でとくによく測るのは、温度・圧力・流量・液面の4つです。配管やタンクに計器を取り付けて測り、その値を電気の信号にして、離れた制御室へ送ります。このように、計器で測って信号で送り、運転に役立てるしくみが計装です。

信号には、4〜20mA（ミリアンペア）の電流がよく使われます。国際電気標準会議（IEC）が定めた、世界共通の計装の信号です。

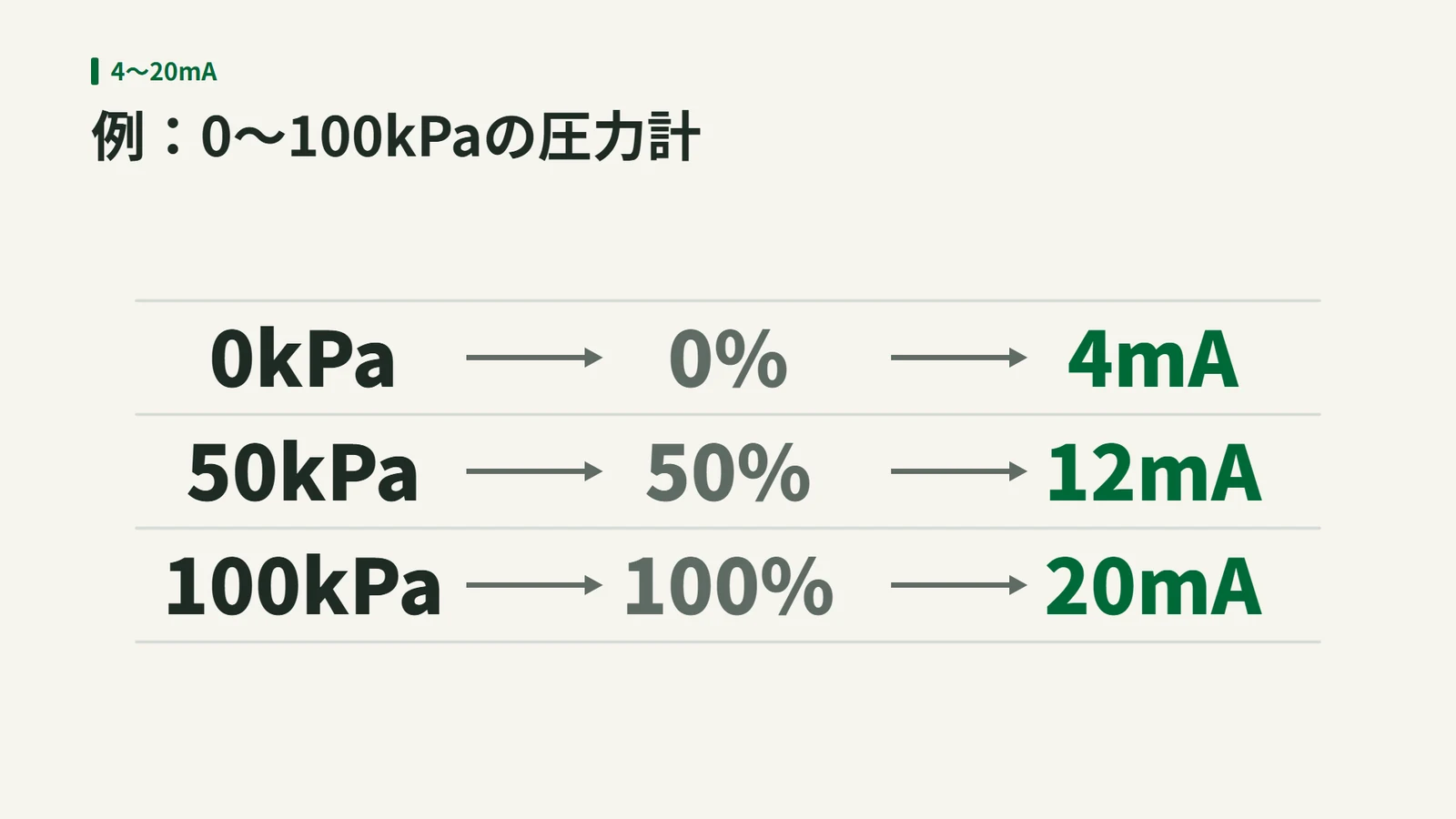

計器ごとに測る範囲を決めておき、範囲のいちばん下（0%）なら4mA、いちばん上（100%）なら20mAの電流を流します。

温度でも圧力でも流量でも同じ4〜20mAで送るので、制御室は同じ形の信号として受け取れます。0mAでなく4mAから始めるのは、測った値が0のときと、電線が切れて電流が流れないときを見分けるためです。

制御室では、こうして届いた流量の値をもとに、調節弁の開き具合を自動で変えています。

水道メーターは、水で回る羽根車の回転の数を足し合わせて、使った水の量を出しています。工場でも、温度・圧力・流量・液面をそれぞれに合った方法で測り、4〜20mAの電気の信号にそろえて制御室へ送っています。
